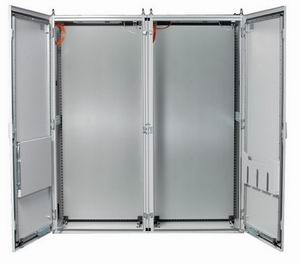

控制柜工藝特點及控制柜性能： ● 組合式控制柜，適宜控制柜并柜使用 ● 電氣控制柜頂板可以移去，控制柜側板可以拆卸，更易于工作的便捷性 ● 控制柜門板離地很高，約25mm，確保開門靈活順暢 ● 控制柜獨特的九折型材整體焊接而成的主體框架不但確保控制柜柜體的高強度而且使控制柜柜體的防護等級達到IP56 ● 控制柜特殊的門板方管加強系統可以用螺絲固定在門板上，便于拆卸 ● 控制柜框架上密布的25mm 間距模數孔確保安裝的靈活性、通用性 ● 控制柜可選3.0mm的鍍鋅安裝板可以利用塑料滑塊通過導軌控制柜從正面推入柜內，且兩邊有U型折邊使安裝板更牢固和更便于控制柜搬運 |
|
制作材料: 冷軋鋼板 機柜表面處理: 機柜磷化底涂處理，機柜外部為粉 末涂層，顏色可分RAL7032 和RAL7035兩種織紋,安裝板 則為鍍鋅 機柜防護等級: IP54 (按GB4205-1993) 機柜標準配置: 前門、背板、安裝板、柜體、 密封條、門鎖、側板(可選) 機柜鋼板厚度: 框架：九折型材1.5mm 門板：2.0mm 背板、側板：1.5mm 安裝板：2.5mm (可選3.0mm) |
 |

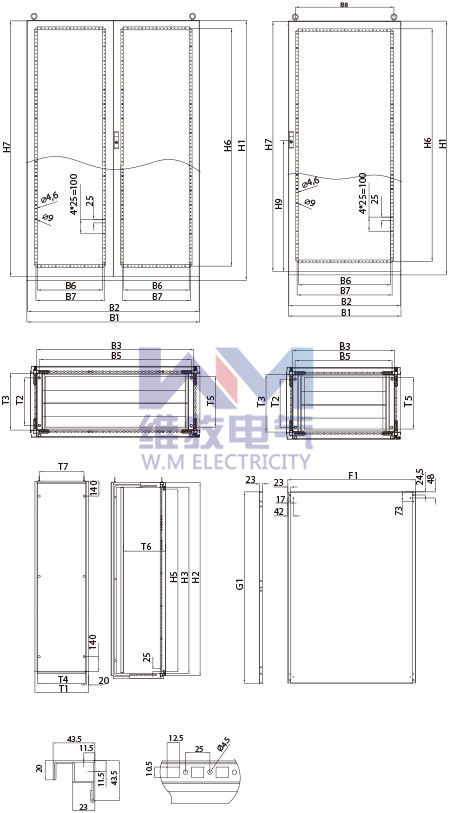

B1：總寬度
B2：門的寬度
B3：箱體框架內的凈寬度
B5：成排穿孔橫向嵌條的長度/接連箱底和底座的
兩邊固定螺絲孔之間的距離
B6：箱門管狀框架內的凈寬度
B7：箱門框架兩側成排穿孔嵌條之間的距離
B8：兩個吊環之間的距離
B9：箱底開縫寬度
T1：總深度
T2：箱底成排穿孔嵌條的長度/底座固定螺絲之間
的距離
T5：箱底開縫的深度
T6：安裝板深度，從149mm開始以每格25mm的
距離進行調節
T7：兩個吊環中心點之間的距離
H1：總高度
H2：門和后背箱的高度
H3：箱底框架內的凈高度
H5：成排穿孔的垂直嵌條之間的高度
H6：門框上下兩根成排穿孔橫嵌條間的高度
H7：門框內的凈高度
H8：門框上下兩個螺栓之間的距離
H9：門底到門鎖中心點的距離
F1：安裝板的總寬度
G1：安裝板的總高度
|
